Шлагбаум AN Motors ASB-6R не закрывался: разбор выезда в СНТ

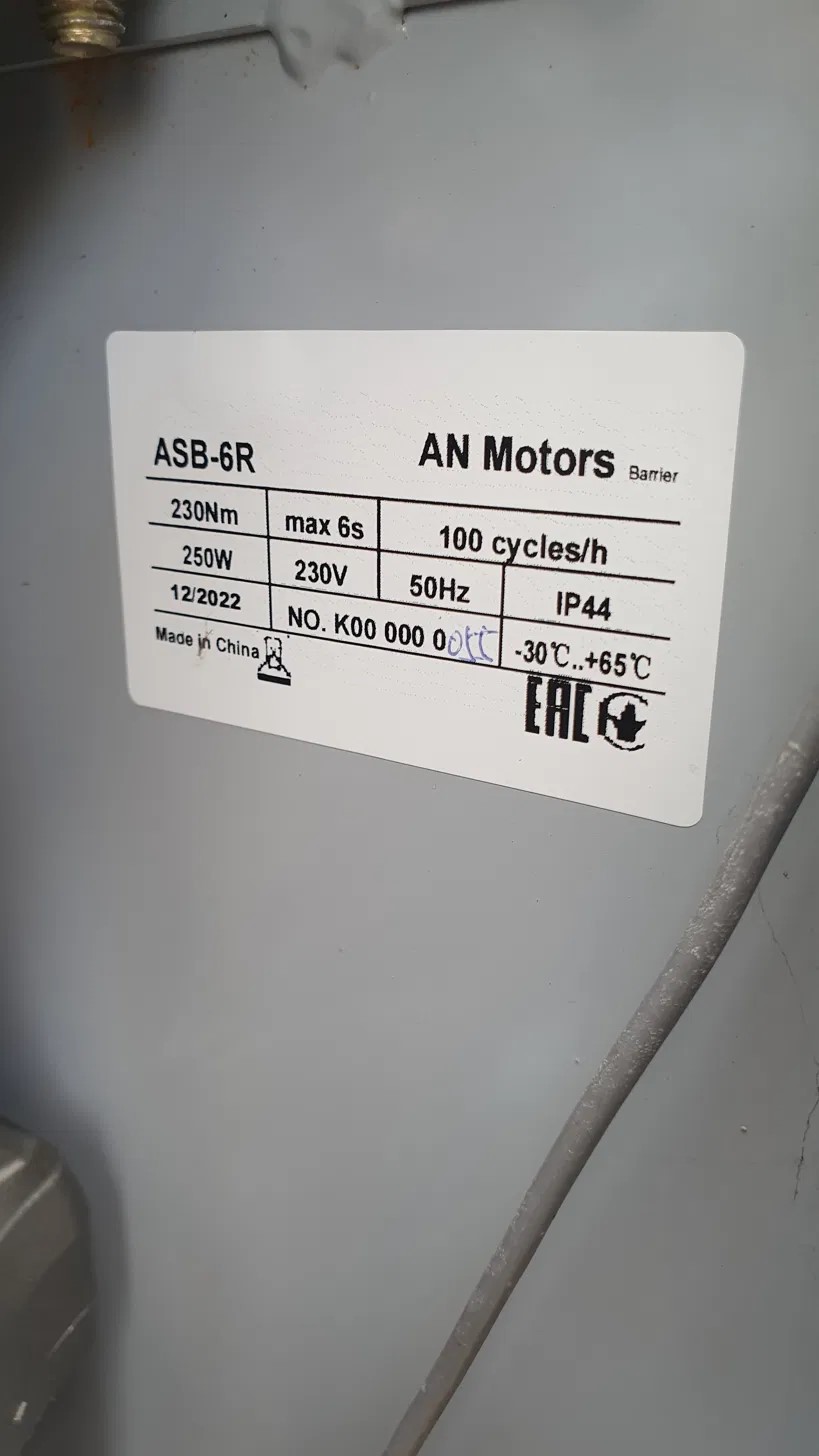

Объект: шлагбаум AN Motors ASB-6R, плата управления DZJ2.4P, СНТ в Щёлковском округе
Обращение: 27 августа 2026, выезд в тот же день
Работы на месте: 14:26 — 16:04
Стоимость: 14 000 ₽ — настройка фотоэлементов, настройка положения стрелы, обслуживание механической части

С чем обратились

Позвонил председатель СНТ: шлагбаум закрывается не до конца, закрытие часто прерывается и стрела уходит обратно вверх.

Что оказалось на месте

К моменту приезда шлагбаум не закрывался вообще. Светодиоды фотоэлементов мигали беспорядочно — луч прерывался и восстанавливался по несколько раз в секунду. Плата в каждом таком случае честно отрабатывала защиту: видит препятствие в проёме — останавливает стрелу и поднимает обратно.

Снял питание, вскрыл фотоэлементы. Два дефекта сразу: сбитая соосность излучателя и приёмника и разряженная батарея питания. Выставил соосность, заменил батарею. Ложные срабатывания прекратились, шлагбаум пошёл на закрытие.

И тут стала видна вторая неисправность, которую первая полностью закрывала собой: стрела не доходила до опоры и останавливалась в воздухе.

Причина

Причину показала запись с камеры наблюдения: незадолго до вызова через шлагбаум пытались проехать. Стрелу подняли руками, пока привод был заблокирован.

Заблокированный привод удерживает стрелу через редуктор. Приложенное усилие не проворачивает механизм свободно — оно смещает геометрию рычажного узла относительно того положения, в котором были заданы конечные точки. После этого плата продолжает останавливать стрелу там же, где ей сказали раньше, но физически эта точка теперь оказывается выше опоры.

Отказа оборудования не было. Электроника отрабатывала штатно — сместилась механика.

Что сделали

Проверил узел оптических датчиков: светодиоды обоих конечных положений, верхнего и нижнего, срабатывают. Узел исправен, замена не требуется.

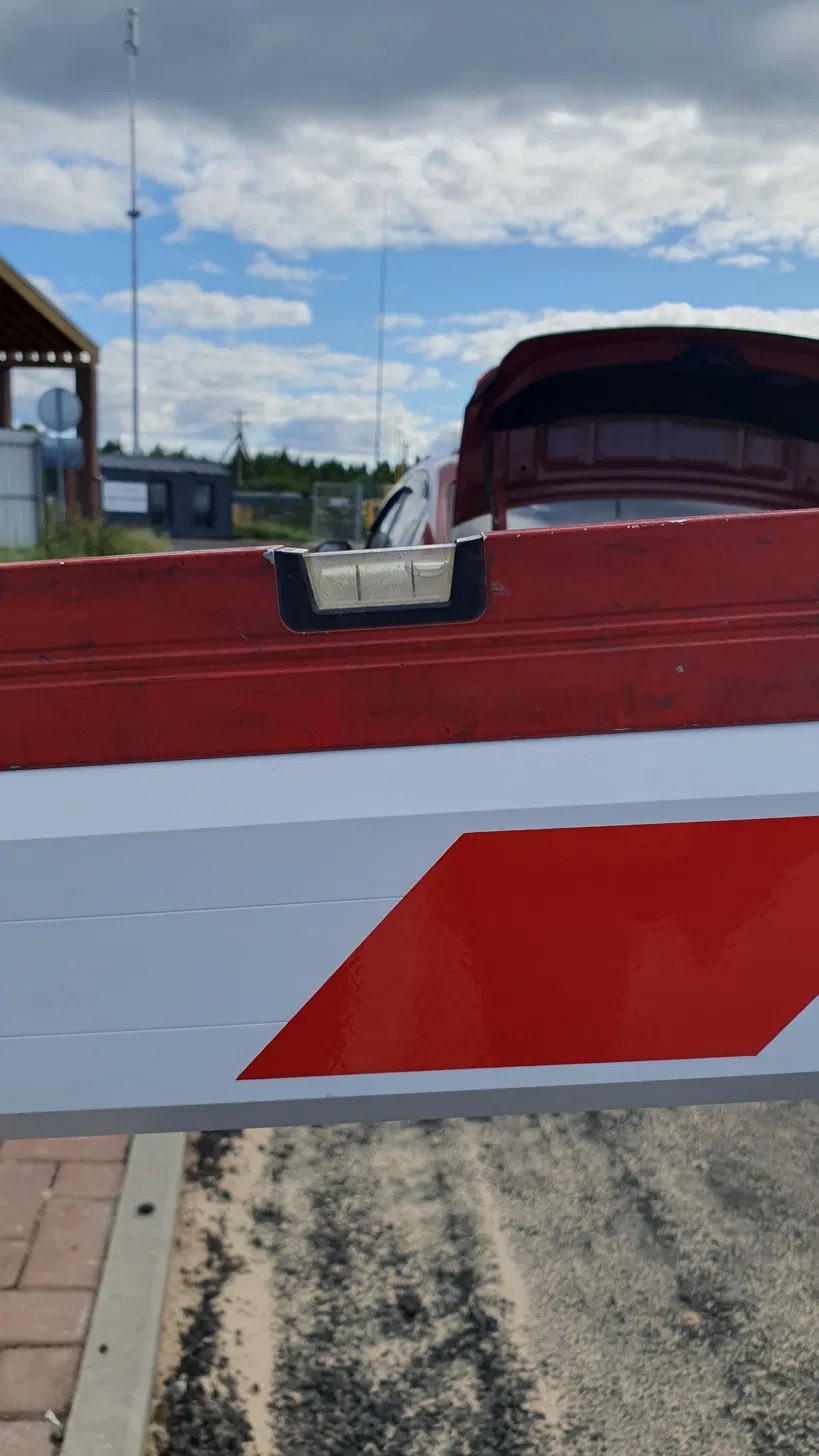

Проверил длину тяги рычажного механизма. Грубой регулировкой тяги нужное положение не выставляется — она двигает обе крайние точки сразу, и подгонка нижней уводит вертикаль. Тягу вернул в исходное положение.

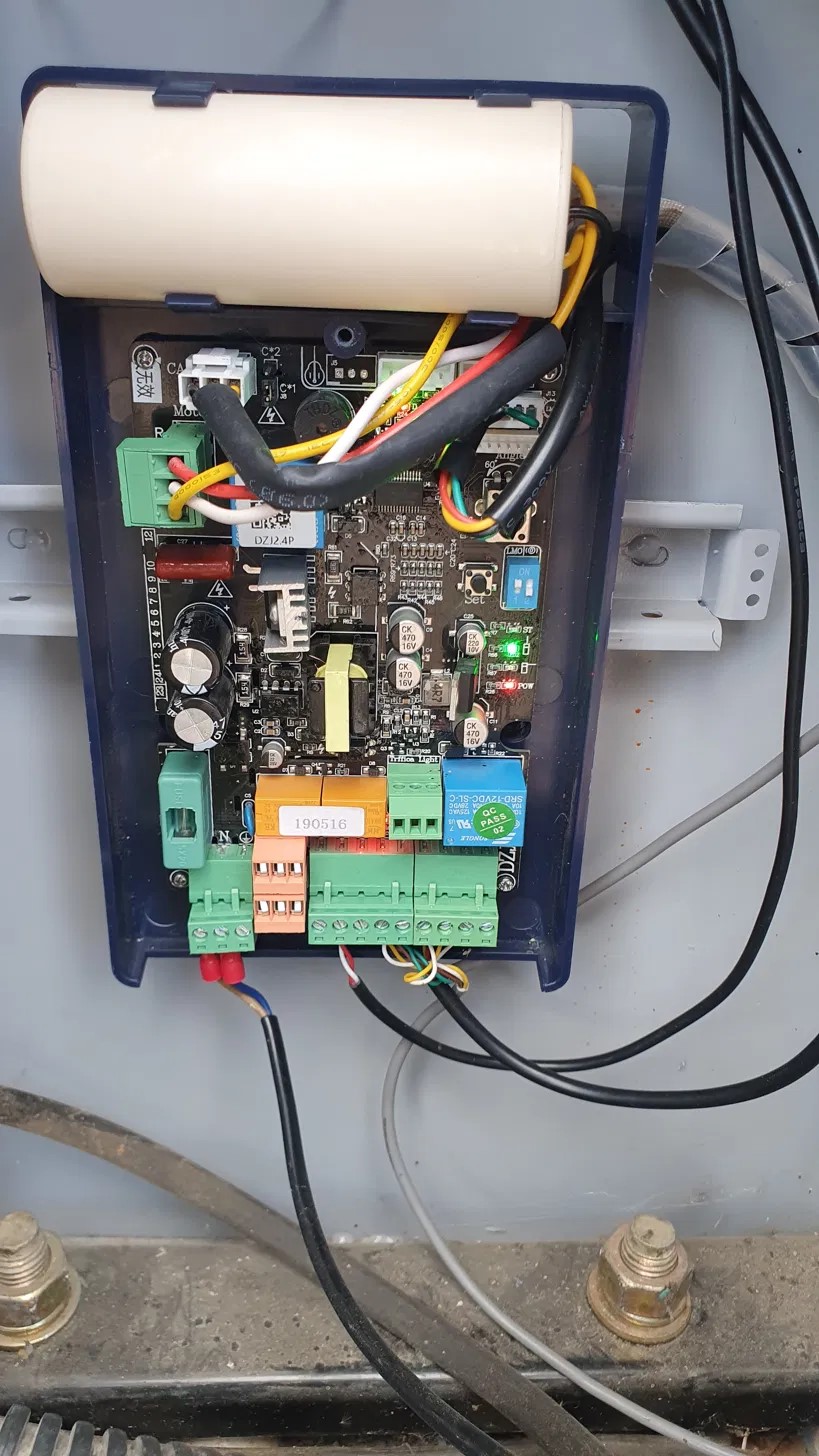

Конечное положение «закрыто» скорректировал штатным способом из руководства: кнопкой Set на плате управления, пошаговым изменением значения с контролем по полному циклу.

Провёл обслуживание механической части, проверил балансировку. Отдельно осмотрел редуктор и рычажный узел на предмет последствий силового подъёма: люфтов и деформаций нет, механизм в норме. Дефект оказался только в сбитой настройке конечного положения.

Результат

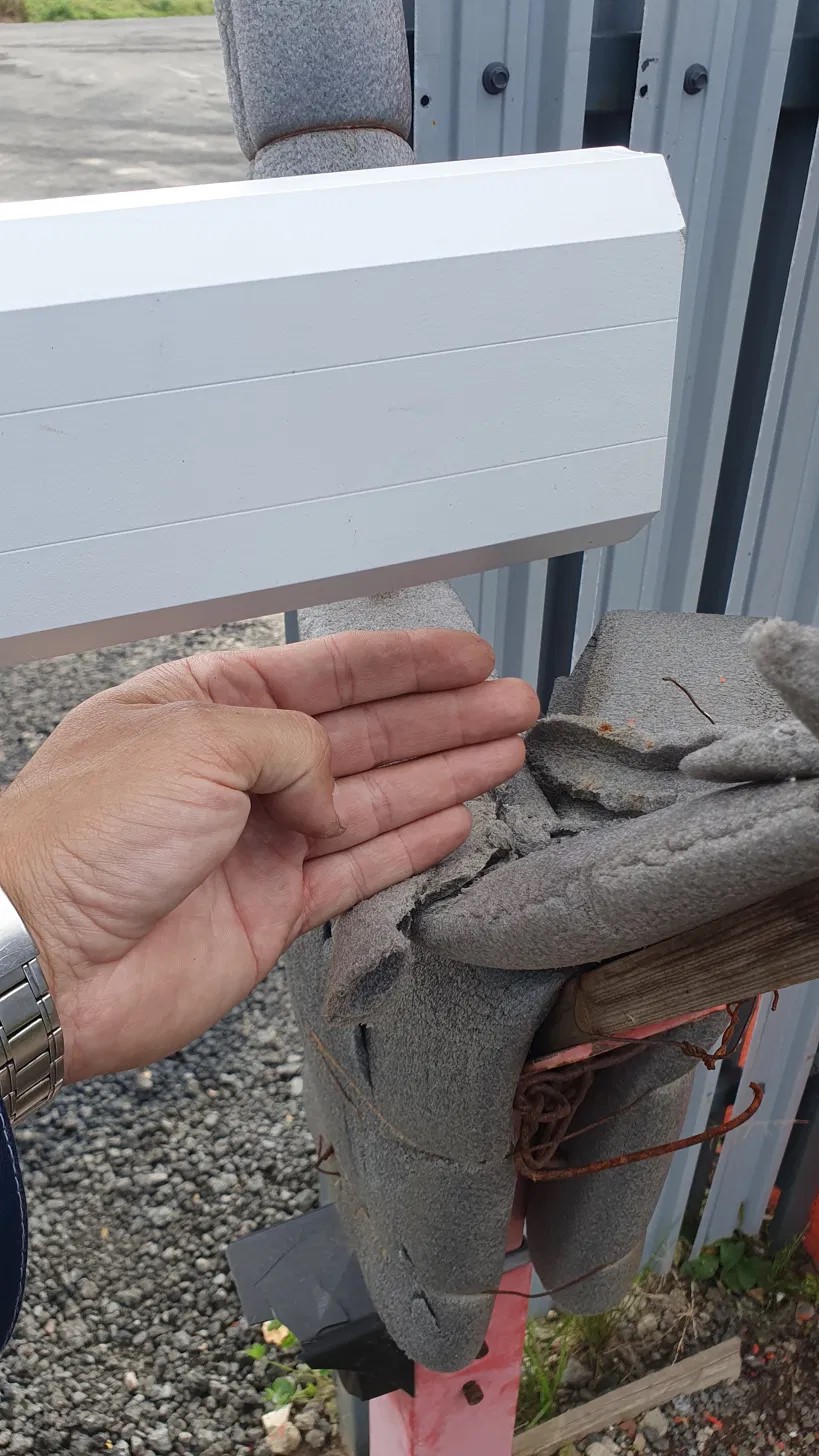

Стрела опускается на опору ровно и повторяемо, самопроизвольного подъёма нет. Фотоэлементы отрабатывают штатно. Опора накрыта вспененным полиэтиленом — касание мягкое, стрела не бьётся.

Что из этого стоит знать

Поднимать стрелу руками при заблокированном приводе нельзя. Это не «шлагбаум сломали» в грубом смысле — внешне он остаётся целым и работает. Но конечные положения после такого уезжают, а нагрузка приходится на редуктор. Если нужно открыть проезд вручную, привод сначала разблокируют штатным ключом.

Здесь всё закончилось настройкой, потому что усилие приложили однократно. При повторе или при большем усилии счёт идёт уже на замену редуктора, а это другой порядок стоимости.

Реверс при касании препятствия — исправная функция безопасности, а не поломка. Шлагбаум обязан останавливаться и подниматься при контакте. Если стрела «отскакивает», ищите не сломанный привод, а то, что она считает препятствием.

Беспроводной фотоэлемент с садящейся батареей не выдаёт ошибку — он начинает врать через раз. Диагностика уходит в механику и настройки, а причина в элементе питания. Проверять фотоэлементы стоит первыми: быстро и дёшево.

Одна неисправность полностью скрывает вторую. Пока фотоэлементы блокировали закрытие, увидеть смещённое конечное положение было невозможно. После устранения любого дефекта прогоняйте полный цикл заново.

Регулировки скорости и замедления у платы DZJ2.4P нет. Плавность подхода к конечному положению обеспечивается механикой рычажного механизма и натяжением балансировочных пружин. Пружины регулируются при полностью открытой стреле и снятом питании, растяжение не более 70 мм, с фиксацией контргайкой.

Признак неисправности узла оптических датчиков выглядит иначе: стрела делает короткие движения и встаёт, светодиоды конечных положений не светятся или светятся неверно. Настройкой не лечится, нужен ремонт узла.
